五轴联动加工核心技术如何赋能精密制造
时间：2025-04-11
结构设计突破

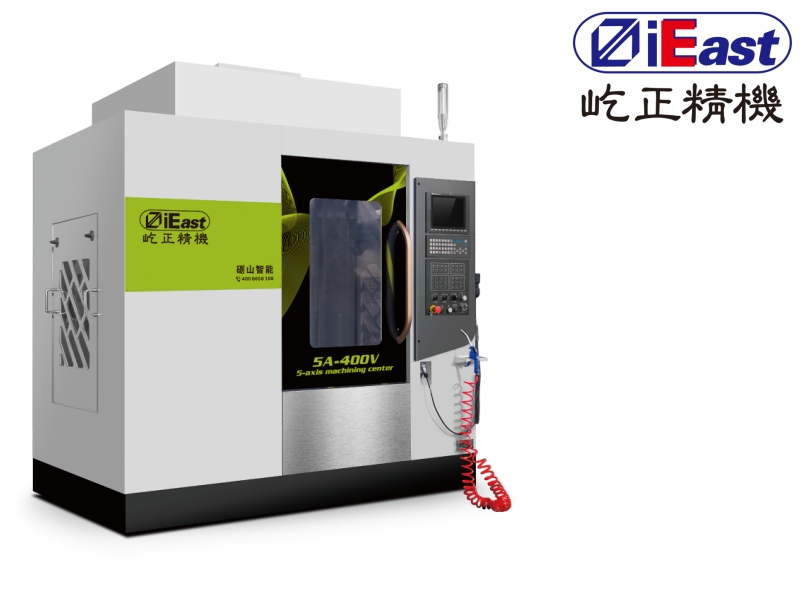

屹正精机5A-400V 五轴联动加工中心采用C型床身+HT300高强度铸铁铸造的复合结构，通过有限元分析优化箱形腔立柱与加强筋布局，实现整机刚性提升30%。主轴箱与摇篮壳体一体化铸造工艺有效抑制高速切削时的振动传递，配合底座冲水系统可将切削热变形控制在±5μm范围内。
核心运动参数
双直驱转台（A/C轴）突破传统蜗轮蜗杆结构限制，A轴±120°倾斜角配合C轴360°连续旋转，实现五轴联动加工时0.001°的角分辨率
XYZ轴30m/min快移速度配合20000rpm直联主轴，在钛合金加工中可实现0.05mm切深下的高速铣削
液压锁紧系统提供A轴900N·m、C轴240N·m的定位保持力，满足深腔模具重切削需求
