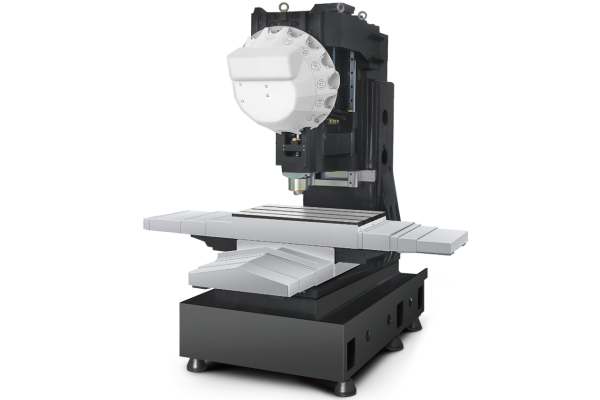

主结构铸件采用高品质铸铁，组织稳定，永久确保品质。
铸件经由有限元分析法电脑计算分析，合理的结构强度及加强肋
的搭配，提高机械高刚性。

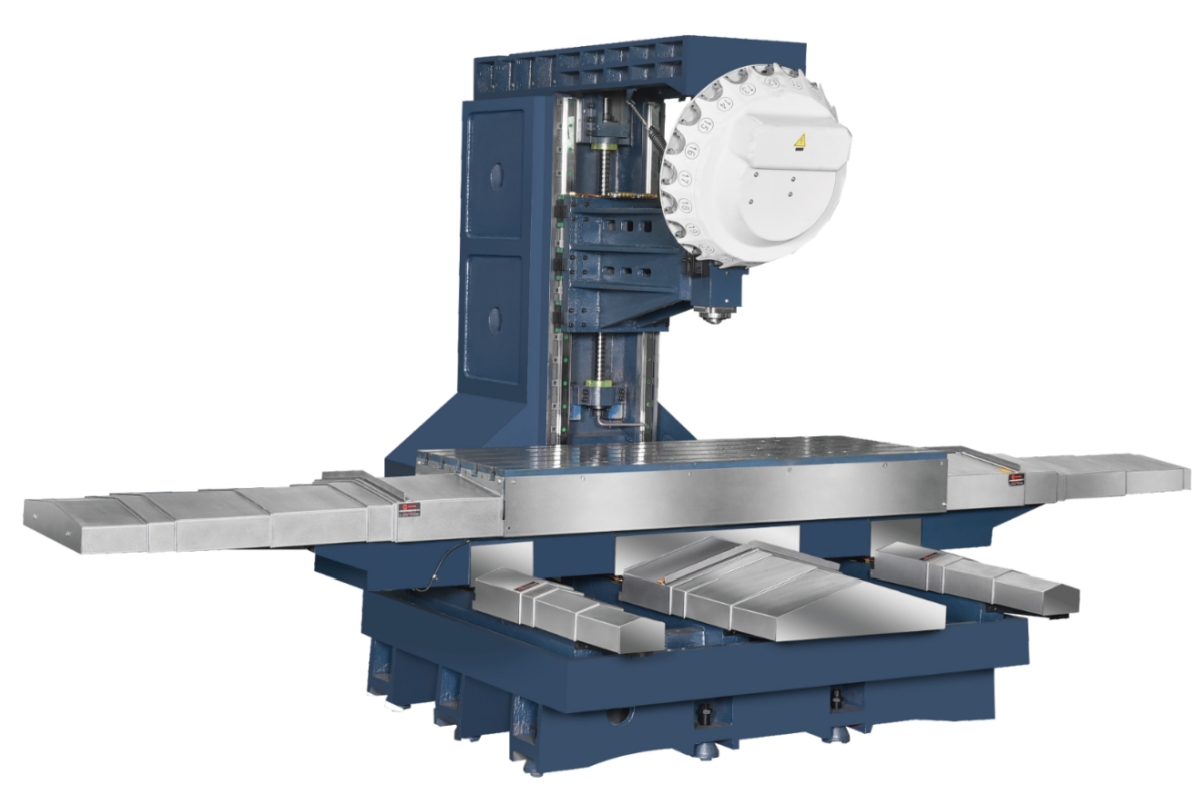

三轴采用线轨支撑，可支撑重负荷，快速移动，确保定位精准。
底座宽实，立柱为箱型结构体，鞍座加宽加长，重荷全支撑设计
400-6656-199

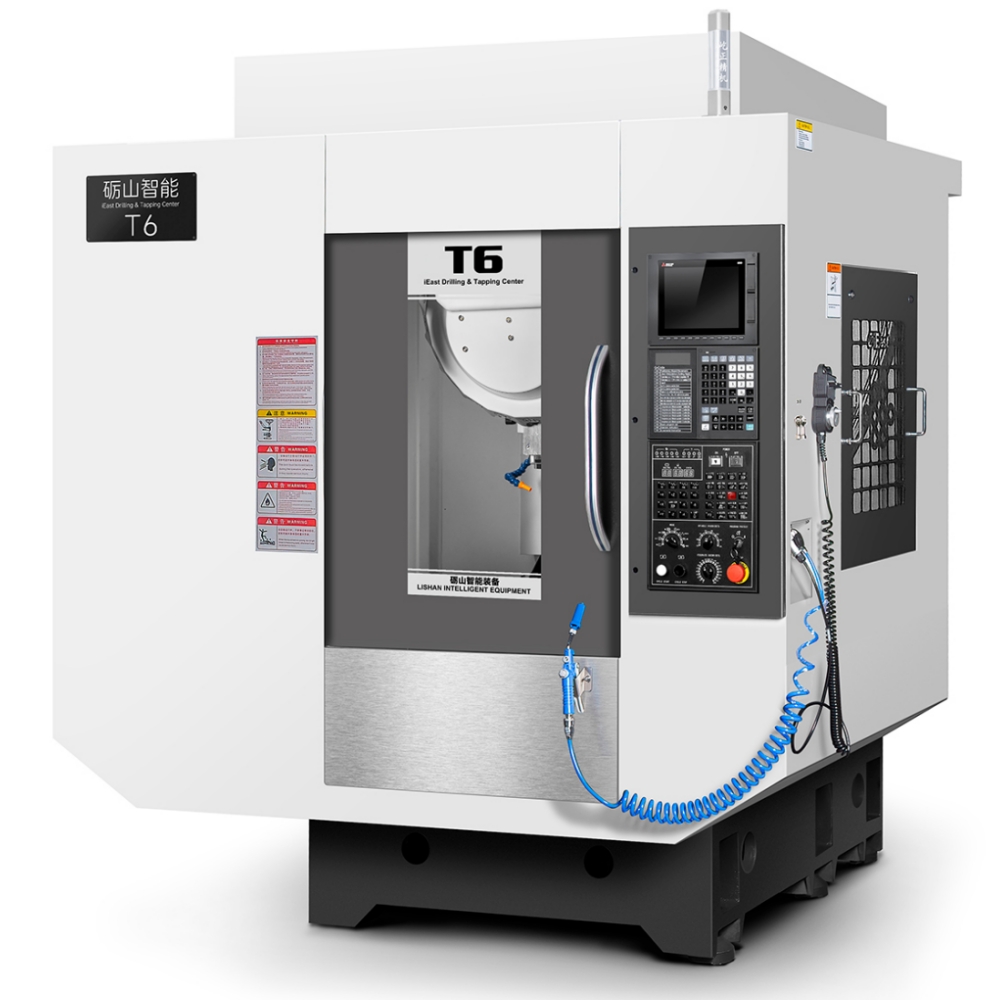

T6 高速钻攻中心
• 具备全面铣削功能的小型高速钻孔攻丝加工中心。• 强劲的BT30锥度直结式直驱主轴，刚性攻丝。转速可达20000rpm，可自行快速换刀。•48m/min的快移速度与高加速度相结合，缩短了加工周期怠速工况的时间。•全密封一体式钣金设计，整组外罩固定于底座铸件内，无切屑液外漏的困扰。•三轴采用进口线性滑轨，具有高精度、高移动速度、精度保持性好等特点。
三轴行程X/Y/Z
600×400×300 mm
主轴转速
20000
三轴移动速度
48m/min
圆盘刀臂式刀库
BT30/21
产品特点
主要参数
| 项目 | 单位 | EZ-T6 | |
| 三轴行程（X/Y/Z） | Travel of Three Axes | mm | 600×400×300 |
| 工作台尺寸 | Worktable Dimensions | mm | 700×420 |
| 工作台最大承重 | Maximum Load - bearing Capacity of the Workbench | kg | 250 |
| 主轴中心至立柱导轨面距离 | Distance from spindle center to column guide surface | mm | 464 |
| 主轴端面至工作台面距离 | Distance from spindle face to table surface | mm | 150-450 |
| 工作台T型槽（宽x槽x间距） | Table T-slots (width x slot x spacing) | mm | 14Tx3x125 |
| 主轴规格 | Spindle specification | - | BT30/100 |
| 主轴转速 | Spindle speed | rpm | 20000 |
| 三轴快移速度 | Three-axis rapid traverse speed | m/min | 48 |
| 切削速度 | Cutting speeds | - | 1-20000 |
| 刀库类型 | Type of tool magazine | - | 21T伺服刀库 |
| 定位精度 | Position accuracy | mm | ±0.006 |
| 重复精度 | Repeatability | mm | ±0.004 |
| 控制系统 | Mitsubishi/SYNTEC | - | 日本三菱/台湾新代 |
| 主轴电机功率 | Spindle motor power | kw | 3.7-5.5 |
| 三轴电机功率（X/Y/Z） | Three-axis motor power（X/Y/Z） | kw | 1.5/1.5/2.2 |
| 机床重量（约） | Machine weight (rear) (approx.) | kg | 3100 |
| 外观尺寸（长*宽*高） | Exterior dimensions (rear) (approx.) | mm | 1890×2400×2500 |
主要配置
| 标准配置 | Standard Configurations |
| ♦台湾新代控制器 | ♦SYNTEC system |
| ♦底座冲水系统 | ♦Base Flush System |
| ♦以太网通讯接口 | ♦Ethernet communication interface |
| ♦手持式气枪 | ♦Hand-held air guns |
| ♦手持式水枪 | ♦Hand-held water gun |
| ♦外挂式手轮 | ♦External handwheel |
| ♦电箱热交换器 | ♦Electric box heat exchanger |
| ♦主轴油冷装置 | ♦Spindle oil cooler |
| ♦三色警示灯 | ♦Tricolor warning light |
| ♦LED工作灯 | ♦LED work light |
| ♦集中式润滑系统 | ♦Centralized lubrication system |
| 特选配置 | Optional Configurations |
| ♦日本三菱控制器 | ♦Mitsubishi system |
| ♦日本发那科控制器 | ♦Fanuc Controller |
| ♦以太网通讯接口 | ♦Ethernet communication interface |
| ♦前置链板式排屑机 | ♦Front-mounted chain chip conveyor |
| ♦油雾收集器 | ♦Oil Mist Collector |
| ♦五轴DDR摇篮转台 | ♦5-Axis DDR Cradle Turntable |
| ♦接触式对刀仪 | ♦Contact Tool Setter |
| ♦四轴立卧式转台 | ♦Four-axis vertical and horizontal rotary table |
