三轴行程X/Y/Z
800×450×490 mm
主轴转速
12000 rpm
三轴移动速度
30m/min
圆盘刀臂式刀库
BT40/16支
◆ 定柱式十字滑台结构，大跨距人字形立柱，全封闭防护设计，床身、立柱大件采用高强度铸铁材料，满足高刚性和稳定的精度要求
◆ 主轴使用前端迷宫设计，具备中心吹气装置/功能，主轴均采用高速直联主轴单元

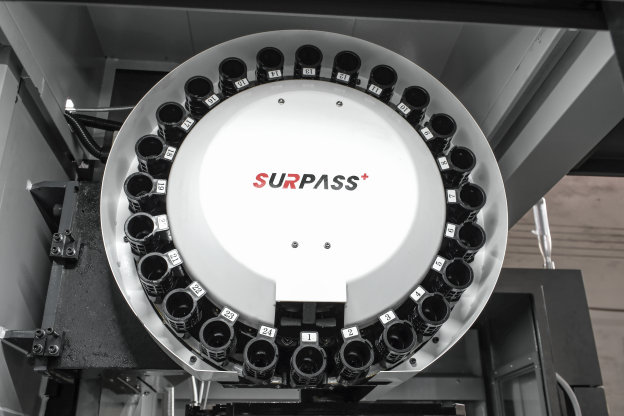

◆ 配置24刀位的圆盘式刀库，可选配30刀位圆盘式刀库
◆ 机床底部斜坡设计，内置自动冲水排屑装置，水箱后置设计
◆ 三轴均采用高刚性的滚柱线轨，大直径C3级丝杠，丝杠预拉伸安装，电机与丝杠直接连接驱动，提高刚性和精度，丝杠导轨采用集中式润滑系统，保证精度
◆ 两种丝杆导轨防护可选，满足硬脆材料、金属材料加工需求
| 项目 | 单位 | V849 | |
| 三轴行程（X/Y/Z） | Travel of Three Axes | mm | 800×450×490 |
| 主轴鼻端到工作台面距离 | The distance from the spindle nose to the work - table surface | mm | 100-600 |
| 主轴中心到Z轴导轨面 | Spindle center to Z-axis guide surface | mm | 510 |
| 工作台尺寸 | Worktable Dimensions | mm | 850×420 |
| T型槽(尺寸X槽数X间距) | T-slot (size X number of slots X spacing) | mm | 18×4×85 |
| 工作台最大承重 | Maximum Load - bearing Capacity of the Workbench | kg | 300 |
| 主轴规格 | Spindle specification | - | BT40 |
| 主轴转速 | Spindle speed | rpm | 12000 |
| 主轴电机功率 | Spindle motor power | kw | 5.5 |
| 三轴电机功率（X/Y/Z） | Three-axis motor power（X/Y/Z） | kw | 8×8×15 |
| 三轴快移速度 | Three-axis rapid traverse speed | m/min | 30/30/30 |
| 三轴进给速度 | Three-axis feed rate | mm/min | 1-10000 |
| 刀库类型 | Type of tool magazine | - | 圆盘式 |
| 刀库容量 | Tool magazine capacity | pcs | 16 |
| 定位精度 | Position accuracy | mm | ±0.005/300 |
| 重复精度 | Repeatability | mm | ±0.003/300 |
| 电力需求 | electricity demand | kva | 10 |
| 气压需求 | barometric pressure requirement | kgf/cm2 | 6 |
| 机床重量（后排）（约） | Machine weight (rear) (approx.) | kg | 3900 |
| 外观尺寸（后排）（约） | Exterior dimensions (rear) (approx.) | mm | 2300×2600×2750 |
| 标准配置 | Standard Configurations |
| ♦台湾新代控制器 | ♦SYNTEC system |
| ♦底座冲水系统 | ♦Base Flush System |
| ♦以太网通讯接口 | ♦Ethernet communication interface |
| ♦手持式气枪 | ♦Hand-held air guns |
| ♦手持式水枪 | ♦Hand-held water gun |
| ♦外挂式手轮 | ♦External handwheel |
| ♦电箱热交换器 | ♦Electric box heat exchanger |
| ♦主轴油冷装置 | ♦Spindle oil cooler |
| ♦三色警示灯 | ♦Tricolor warning light |
| ♦LED工作灯 | ♦LED work light |
| ♦集中式润滑系统 | ♦Centralized lubrication system |
| 特选配置 | Optional Configurations |
| ♦日本三菱控制器 | ♦Mitsubishi system |
| ♦日本发那科控制器 | ♦Fanuc Controller |
| ♦以太网通讯接口 | ♦Ethernet communication interface |
| ♦前置链板式排屑机 | ♦Front-mounted chain chip conveyor |
| ♦油雾收集器 | ♦Oil Mist Collector |
| ♦五轴DDR摇篮转台 | ♦5-Axis DDR Cradle Turntable |
| ♦接触式对刀仪 | ♦Contact Tool Setter |
| ♦四轴立卧式转台 | ♦Four-axis vertical and horizontal rotary table |
