三轴行程X/Y/Z
1050×400×500mm
主轴转速
8000rpm
X/Y/Z轴移动速度
12/15/15 m/min
斗笠式刀库
BT40/12支
◆机身采用 HT300 高强度铸铁，铸件结构经过机床动力学分析和有限元分析，箱形腔立柱搭配合理的加强筋结构、组织稳定，保证了基础件的高刚性、确保加工时的重负载能力。

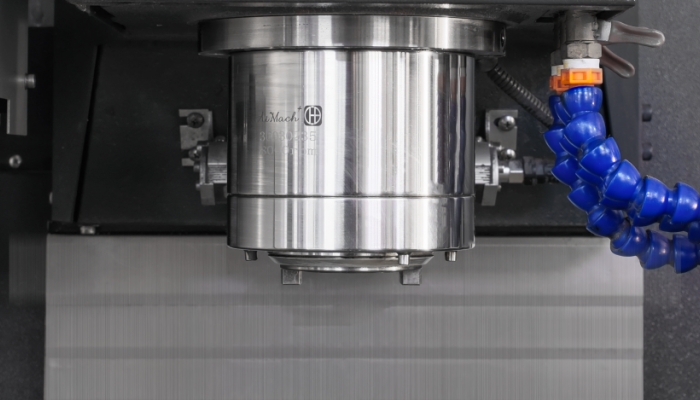

◆采用8000rpm 皮带主轴，切削力强。主轴前端采用迷宫设计，并带气幕保护功能，防止切削液进入主轴。
◆配备新代/广数操作系统，人性化操作界面，智能高端控制器。
◆采用斗笠式12把刀库。
◆机床配有高速密封式导轨内防护罩，有效的保护导轨和丝杠移动部件，延长其使用寿命。
◆导轨自动润滑系统，减少导轨磨损，降低机床设备故障率，保证产品加工精度。
◆采用后冲水集铁屑。
| 项目 | 单位 | MN105 | |
| 三轴行程（X/Y/Z） | Travel of Three Axes | mm | 1050×400×500 |
| 主轴鼻端到工作台面距离 | The distance from the spindle nose to the work - table surface | mm | 100-600 |
| 工作台尺寸 | Worktable Dimensions | mm | 1640×320 |
| 工作台最大承重 | Maximum Load - bearing Capacity of the Workbench | kg | 300 |
| 主轴规格 | Spindle specification | - | BT40 |
| 主轴转速 | Spindle speed | rpm | 8000 |
| 主轴电机功率 | Spindle motor power | kw | 5.5 |
| 三轴电机功率（X/Y/Z） | Three-axis motor power（X/Y/Z） | kw | 2003/3/3 |
| 三轴快移速度 | Three-axis rapid traverse speed | m/min | 12/15/15 |
| 三轴进给速度 | Three-axis feed rate | mm/min | 1-10000 |
| 刀库类型 | Type of tool magazine | - | 斗笠式 |
| 刀库容量 | Tool magazine capacity | pcs | 12 |
| 定位精度 | Position accuracy | mm | ±0.005/300 |
| 重复精度 | Repeatability | mm | ±0.003/300 |
| 机床重量（后排）（约） | Machine weight (rear) (approx.) | kg | 2050 |
| 外观尺寸（后排）（约） | Exterior dimensions (rear) (approx.) | mm | 2100×2000×2600 |
| 标准配置 | Standard Configurations |
| ♦台湾新代控制器 | ♦SYNTEC system |
| ♦底座冲水系统 | ♦Base Flush System |
| ♦以太网通讯接口 | ♦Ethernet communication interface |
| ♦手持式气枪 | ♦Hand-held air guns |
| ♦手持式水枪 | ♦Hand-held water gun |
| ♦外挂式手轮 | ♦External handwheel |
| ♦电箱热交换器 | ♦Electric box heat exchanger |
| ♦主轴油冷装置 | ♦Spindle oil cooler |
| ♦三色警示灯 | ♦Tricolor warning light |
| ♦LED工作灯 | ♦LED work light |
| ♦集中式润滑系统 | ♦Centralized lubrication system |
| 特选配置 | Optional Configurations |
| ♦日本三菱控制器 | ♦Mitsubishi system |
| ♦日本发那科控制器 | ♦Fanuc Controller |
| ♦以太网通讯接口 | ♦Ethernet communication interface |
| ♦前置链板式排屑机 | ♦Front-mounted chain chip conveyor |
| ♦油雾收集器 | ♦Oil Mist Collector |
| ♦五轴DDR摇篮转台 | ♦5-Axis DDR Cradle Turntable |
| ♦接触式对刀仪 | ♦Contact Tool Setter |
| ♦四轴立卧式转台 | ♦Four-axis vertical and horizontal rotary table |
