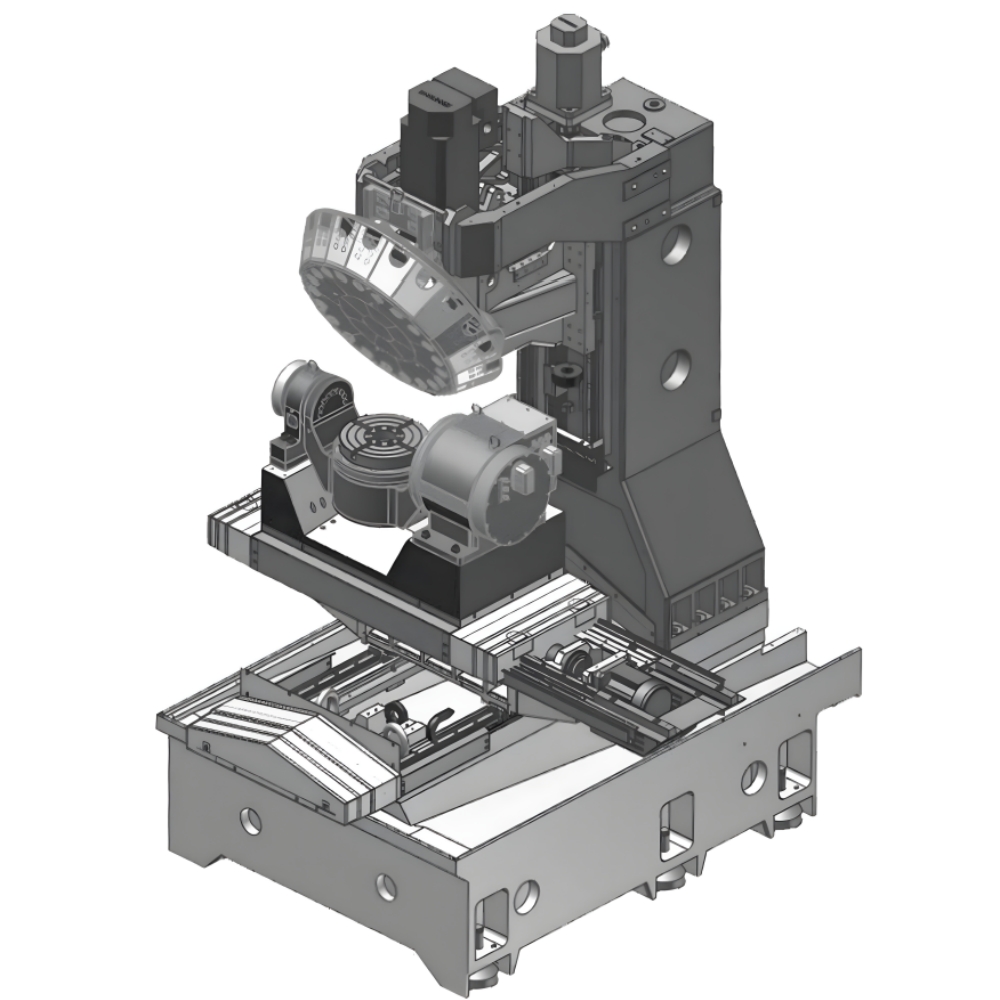

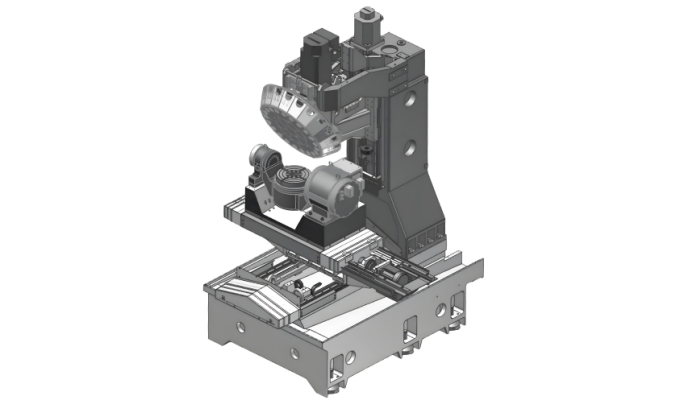

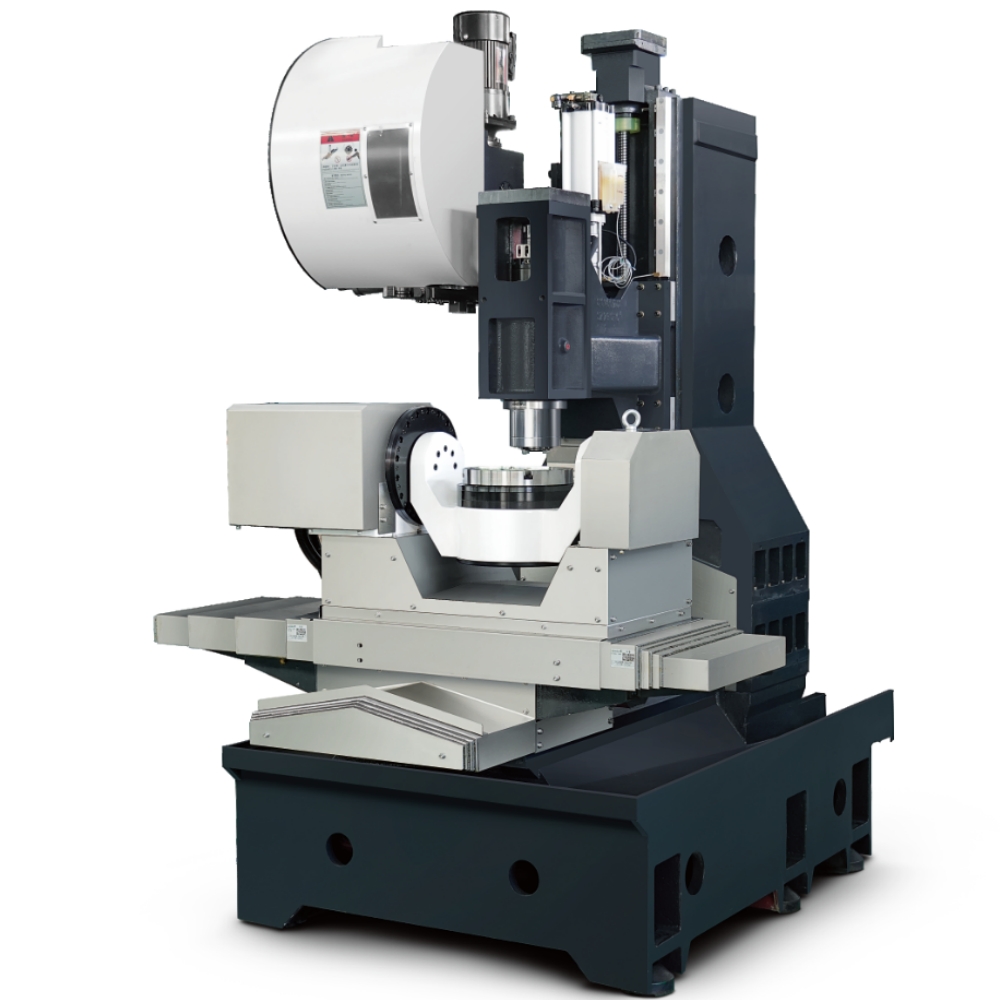

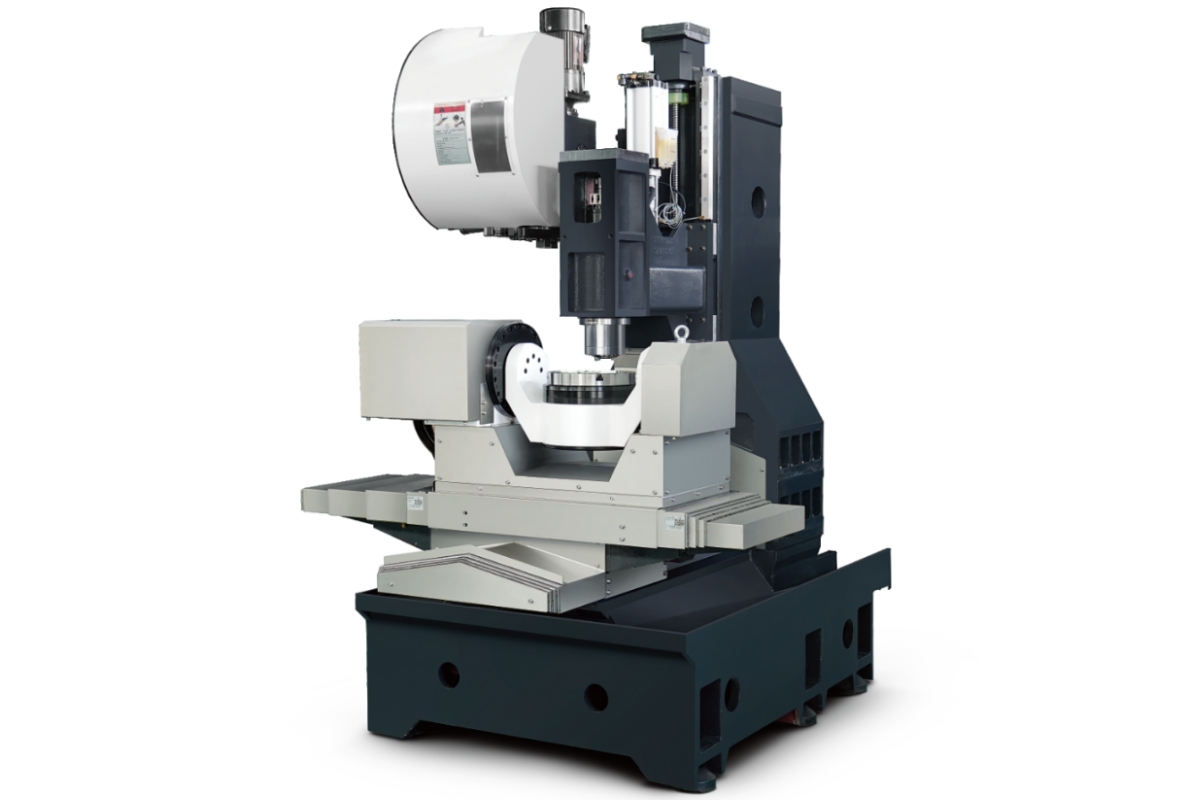

身采用C型床身结构，超大稳固底座具有高刚性、高稳定性、和高可靠性，高速切削不易震动和变形。
主轴箱、滑座、摇篮壳体均采用 HT300 高强度铸铁铸造而成，铸件结构经过机床动力学分析和有限元分析，箱形腔立柱搭配合理的加强筋结构、组织稳定，保证了基础件的高刚性、确保加工时的重负载能力。

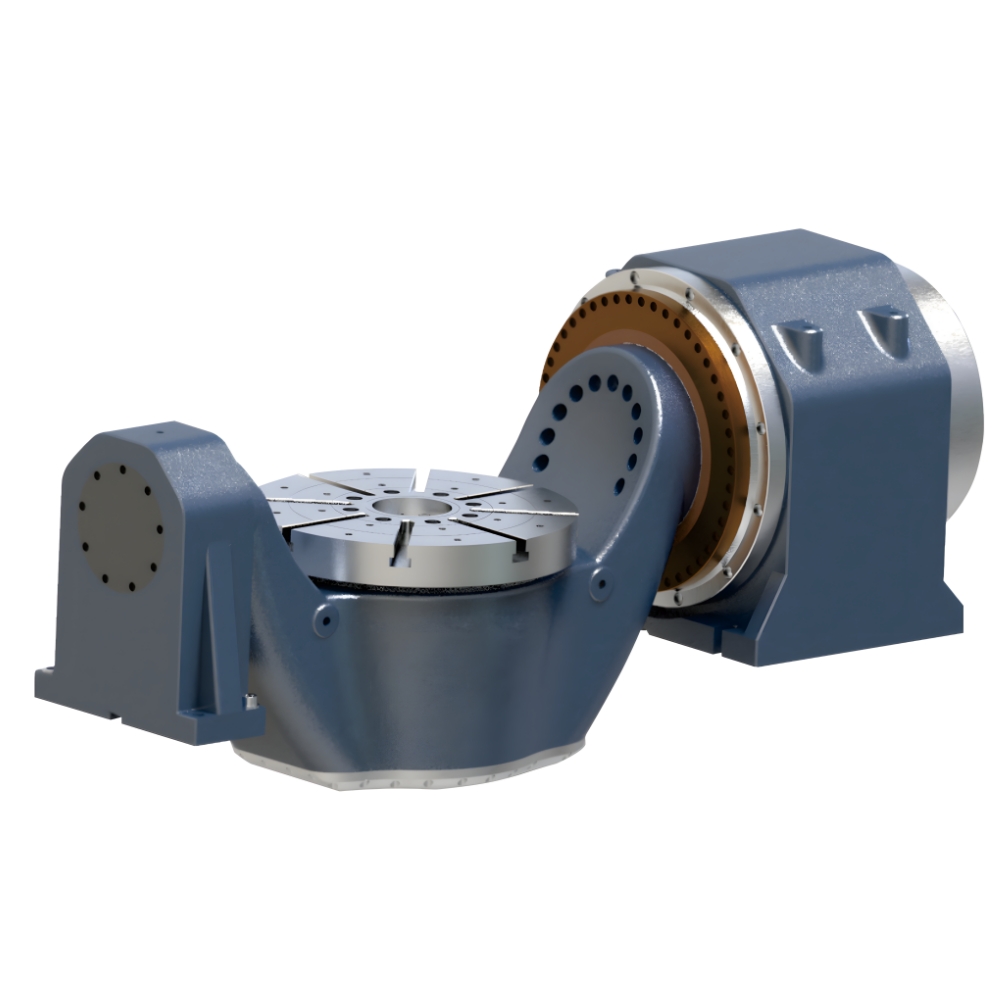

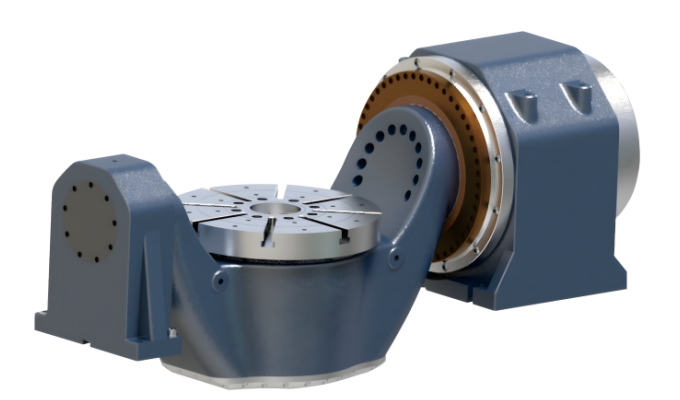

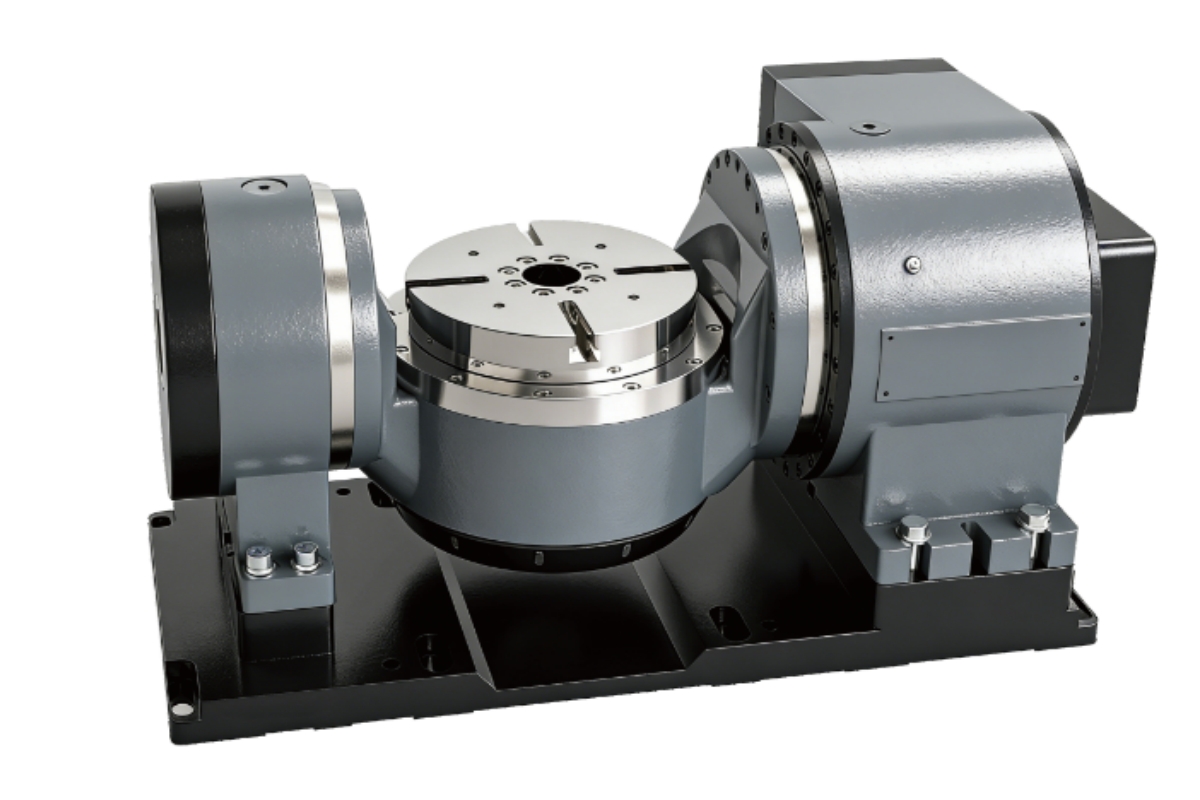

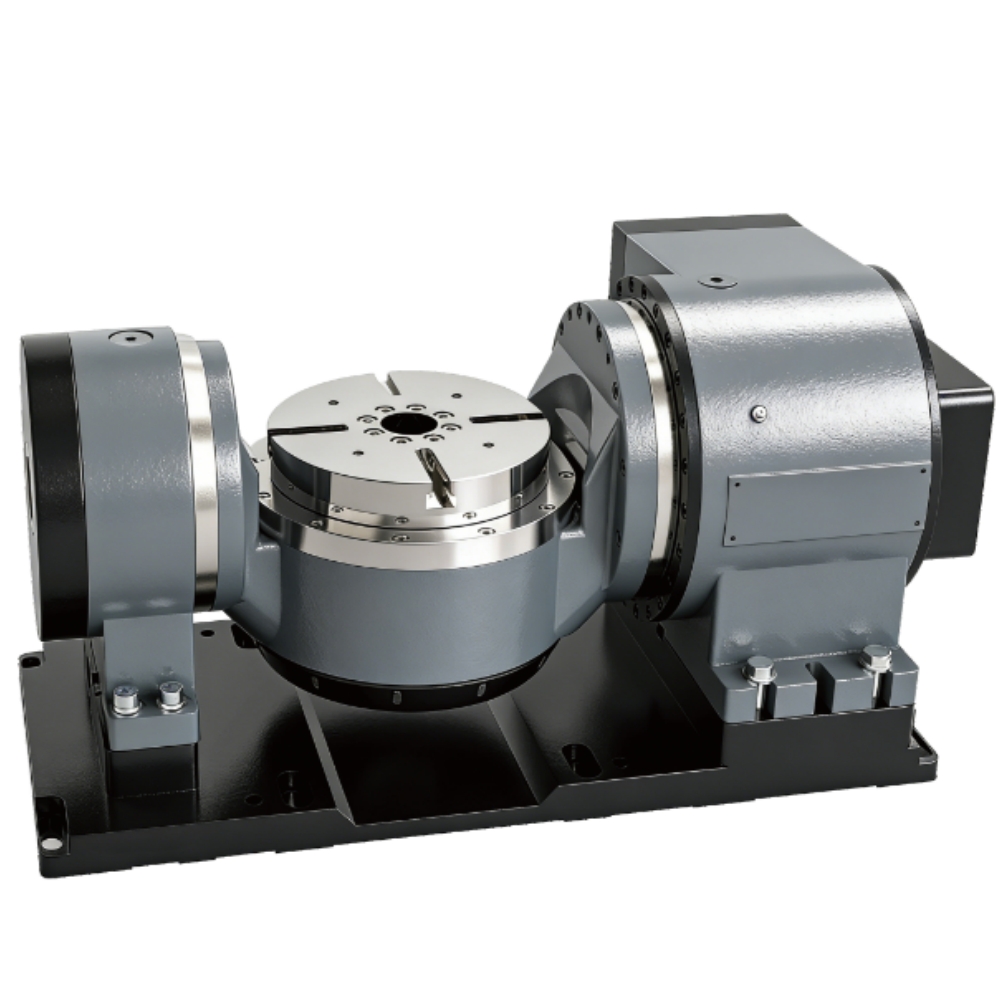

摇篮转台采用DDR直驱结构设计，具有快速快捷、精度稳定的显著特点，能满足多面体异形零件的高精度持久加工。
刀库采用斜挂式快换刀库，在换刀过程中主轴松、拉刀结构采用机械联动装置，刀具交换快速、运行可靠，且便于维护。
400-6656-199

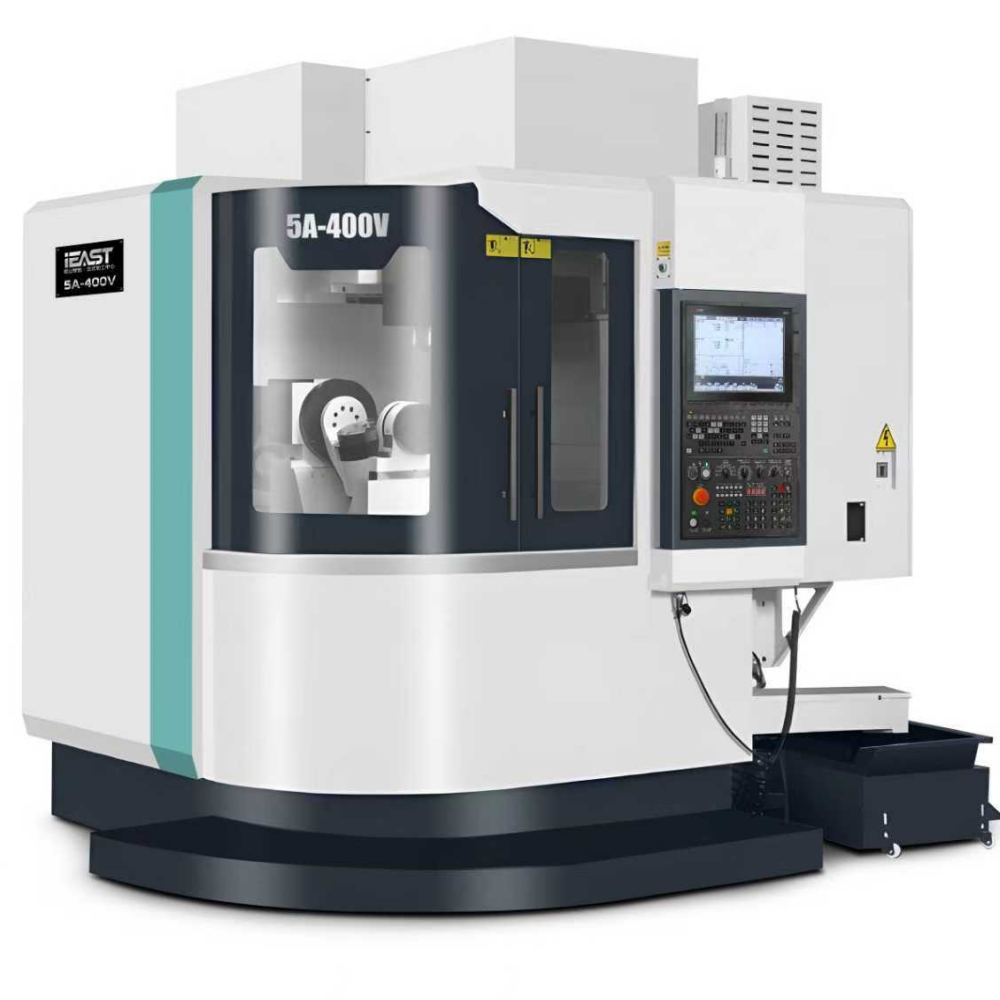

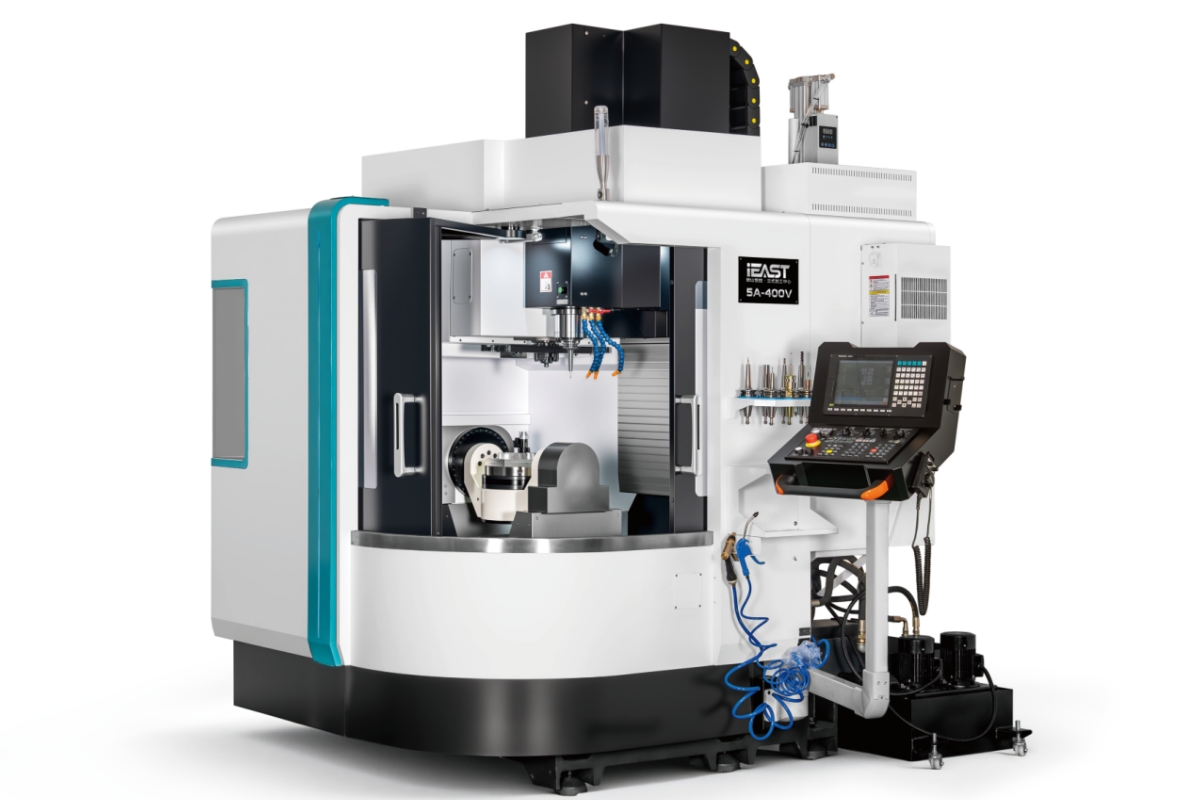

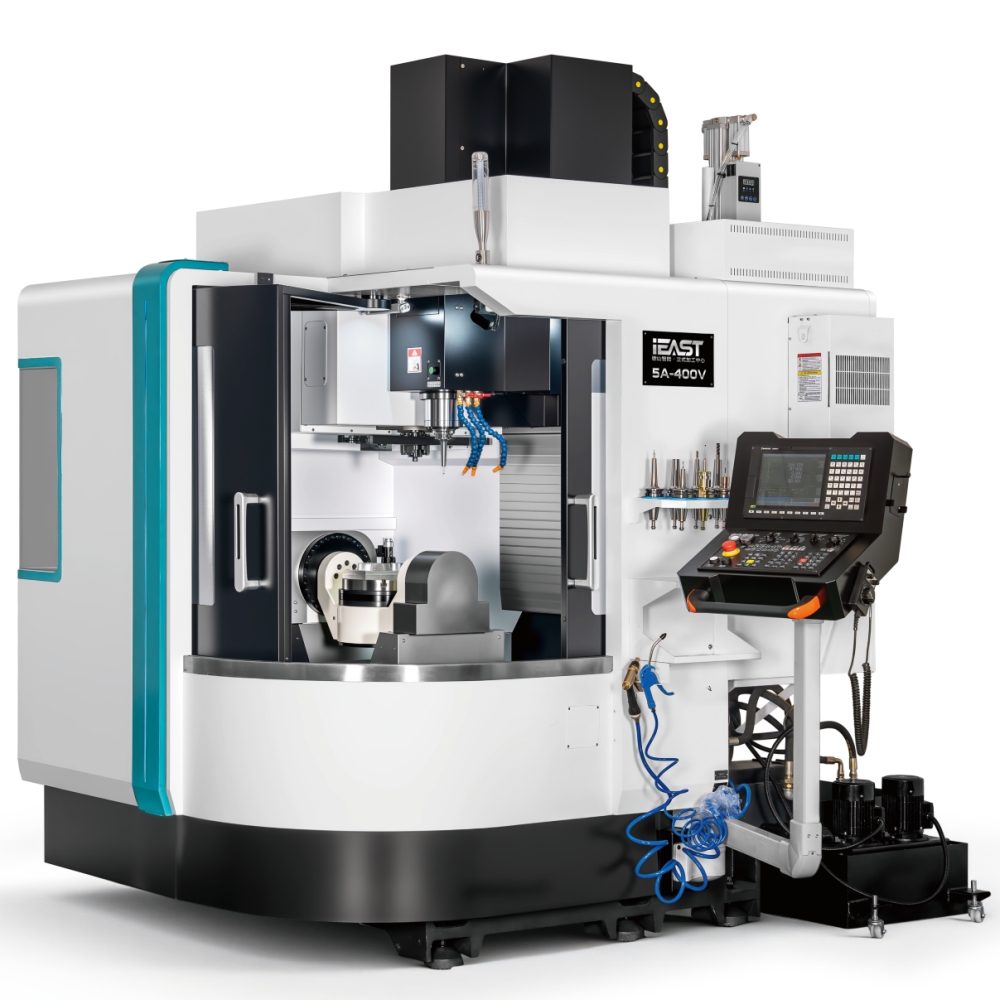

5A-400V 五轴联动加工中心
5A-400V 五轴联动加工中心是一台配置A/C摇篮转台的精密数控机床。设备可以高效地实现复杂零部件一次装夹后的：铣、钻、镗、扩、铰、锪、攻丝等多工序的连续精密加工。

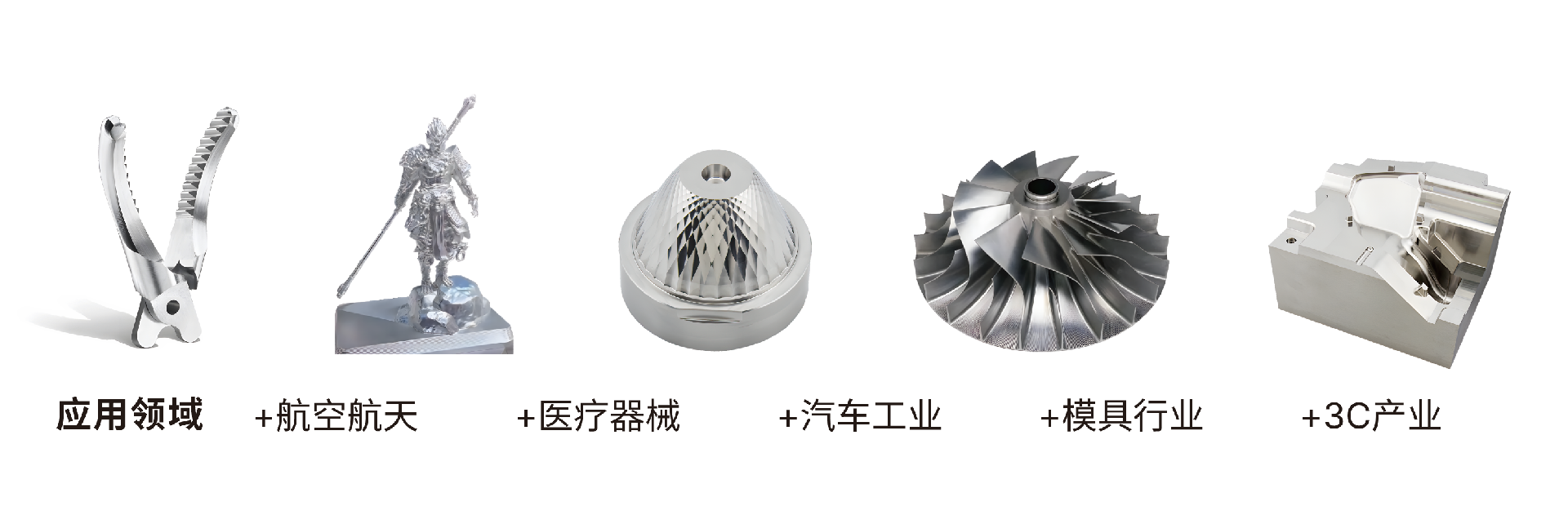

机床适用于复杂异性曲面类零部件的多轴联动、多品种、中小批量生产。在精密零件生产中，非标自动化、汽配件、医疗器械、3C、模具加工、航空航天等领域得到广泛应用。
机床适用于复杂异性曲面类零部件的多轴联动、多品种、中小批量生产。在精密零件生产中，非标自动化、汽配件、医疗器械、3C、模具加工、航空航天等领域得到广泛应用。
三轴行程X/Y/Z
700×500×350mm
主轴转速
20000 rpm
三轴移动速度
30m/min
斜挂式刀库
BT30/21支
产品特点
主要参数
| 项目 | 单位 | 5A-400C | |
| 三轴行程（X/Y/Z） | Travel of Three Axes | mm | 700×500×350 |
| 主轴端面至工作台面距离 | Distance from spindle face to table surface | mm | 120-470 |
| 转台直径 | Turntable Diameter | mm | ɸ260 |
| 盘面T型槽 | Plate T-slot | mm | 12H7 |
| 转台最大承重 | Maximum load of rotary table | kg | 60 |
| 转台机构 | Turntable mechanism | - | DDR直驱 |
| 转台A轴转速（额定/最大） | Rotary table A-axis speed (rated/maximum) | rpm | 40/150 |
| 转台C轴转速（额定/最大） | Rotary table C-axis speed (rated/maximum) | rpm | 150/250 |
| 转台A轴扭矩（额定/最大） | Rotary table A-axis torque (rated/maximum) | N.m | 230/460 |
| 转台C轴扭矩（额定/最大） | Rotary table C-axis torque (rated/maximum) | N.m | 60/120 |
| 可倾斜角度 | Tilt angle | deg | C轴360°/ A轴±120° |
| 定位精度 | Positioning accuracy | Sec | ±7 |
| 重复定位精度 | Repeat Positioning Accuracy | Sec | ±5 |
| 锁紧扭力（液压） | Locking torque (hydraulic) | N.m | C轴240 / A轴900 |
| 主轴内孔锥度 | Spindle bore taper | - | BT30/100 |
| 主轴转速 | Spindle speed | rpm | 直联20000 |
| X/Y/Z三轴快移速度 | X/Y/Z three-axis rapid traverse speeds | m/min | 30/30/30 |
| X/Y/Z三轴进给速度 | X/Y/Z axis feed rate | mm/min | 1-10000 |
| 刀库类型 | Type of tool magazine | - | 斜挂式 |
| 刀库容量 | Tool magazine capacity | pcs | 21 |
| 机床重量 | Machine weight | kg | 3000 |
| 外观尺寸 | Exterior Dimensions | mm | 2250*2100*2600 |
主要配置
| 标准配置 | Standard Configurations |
| ♦台湾新代控制器 | ♦SYNTEC system |
| ♦底座冲水系统 | ♦Base Flush System |
| ♦以太网通讯接口 | ♦Ethernet communication interface |
| ♦手持式气枪 | ♦Hand-held air guns |
| ♦手持式水枪 | ♦Hand-held water gun |
| ♦外挂式手轮 | ♦External handwheel |
| ♦电箱热交换器 | ♦Electric box heat exchanger |
| ♦主轴油冷装置 | ♦Spindle oil cooler |
| ♦三色警示灯 | ♦Tricolor warning light |
| ♦LED工作灯 | ♦LED work light |
| ♦集中式润滑系统 | ♦Centralized lubrication system |
| 特选配置 | Optional Configurations |
| ♦德国西门子控制器 | ♦SIEMENS system |
| ♦以太网通讯接口 | ♦Ethernet communication interface |
| ♦前置链板式排屑机 | ♦Front-mounted chain chip conveyor |
| ♦油雾收集器 | ♦Oil Mist Collector |
| ♦接触式对刀仪 | ♦Contact Tool Setter |
